弱反射光纤光栅解调仪ZZ-WFBG系列弱反射光纤光栅解调仪是专为阵列式/弱反射光纤光栅研制的解调系统，系统由可调谐激光器、脉冲调制SOA、EDFA光放大器、高速PD、高速采集、高性能ZYNQ/MPSOC主控构成。

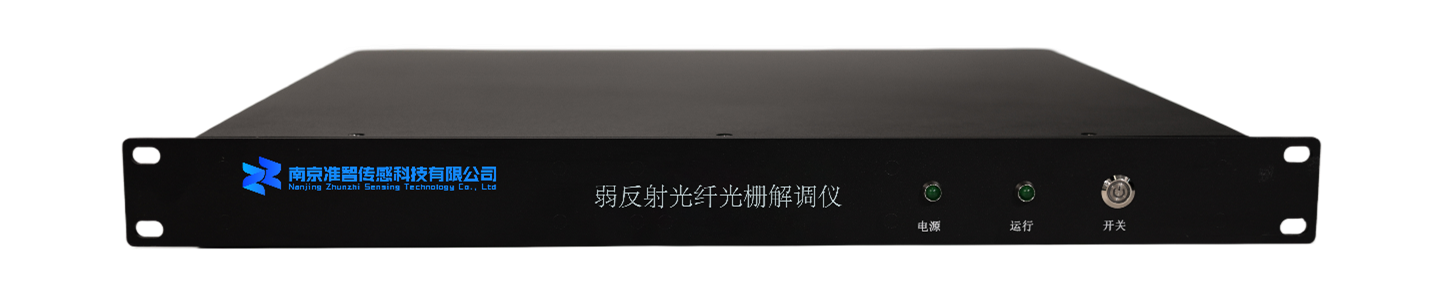

弱反射光纤光栅解调仪
ZZ-WFBG系列弱反射光纤光栅解调仪是专为阵列式/弱反射光纤光栅研制的解调系统，系统由可调谐激光器、脉冲调制SOA、EDFA光放大器、高速PD、高速采集、高性能ZYNQ/MPSOC主控构成，可调谐激光器扫描步长为极窄的10pm步长，精度为2pm，能够适配3db带宽0.1nm-0.3nm范围的弱反射光栅，完成弱反射光栅的波长信号解析。
仪器采用高性能ZYNQ/MPSOC芯片为主控方案，PL（FPGA端）端进行数据采集与波长解析，PS端（ARM端）进行物理量解析与数据通讯，仪器可以直接输出波长、光谱、应变、温度、湿度值，无需运行PC端上位机（或需上位机进行数据缓冲）。
同时提供各种结构光缆，可以满足各个场景的分布式应变、温度、湿度测量需求；
产品特点
（1）长距离：支持25000个空间采样点，超10km测量长度；
（2）高空间分辨率：0.2/0.4/0.8/1m采样分辨率，光栅间隔最小至0.1m；
（3）多通道易扩展；
（4）高性能处理器：升级纯FPGA方案，升级为SOC芯片，所有算法均在硬件完成；
（5）易组网：支持网线直连、交换机组网、路由器分配IP组网、无线路由器组网；
主要产品参数 | |
产品型号 | ZZ-WFBG |
应变分辨率 | ≤ 1με |
温度分辨率 | ≤ 0.1℃ |
湿度分辨率 | ≤ 1% |
波长范围及通道数 | 1528nm~1568nm，4通道（可扩展8/16） |
光栅反射率 | 0.001% ~ 0.1% |
测量频率 | 秒级 |
空间分辨率（TDM） | 0.2/0.4/0.8/1m |
测量长度 | ≤ 10km |
数据输出接口 | 千兆以太网口 |
操作系统及应用软件 | Windows labview上位机 |
工作温度 | -10℃~50℃ |
电源及额定功耗 | 12V，20W |
光纤接口 | FC/APC |
外形尺寸 | 485mm*454mm*44mm（长*宽*高） |
重量 | 7kg |
解调软件

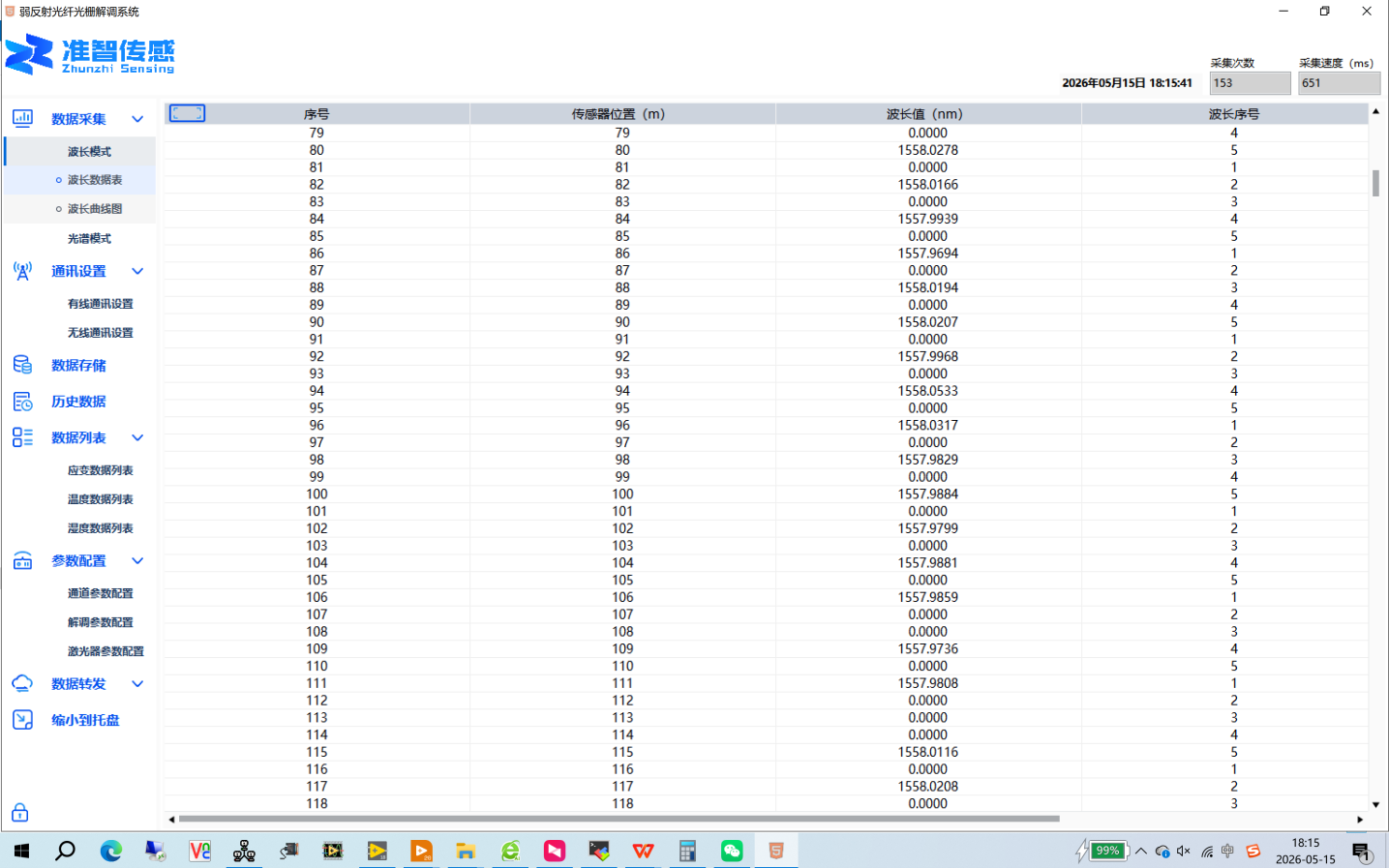

图：弱栅波长解调（单波长，2米间距）
图：区间全光谱解调

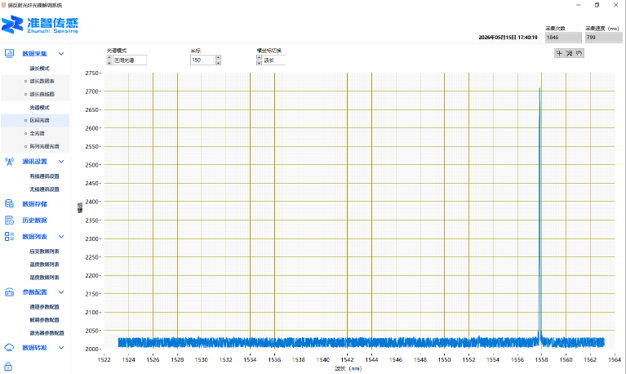

图：区间单光谱解调

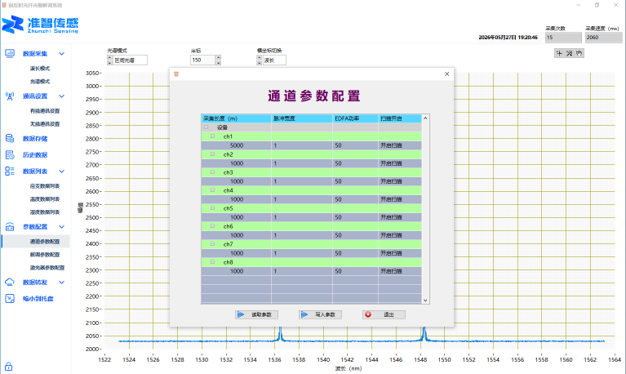

图：通道参数配置

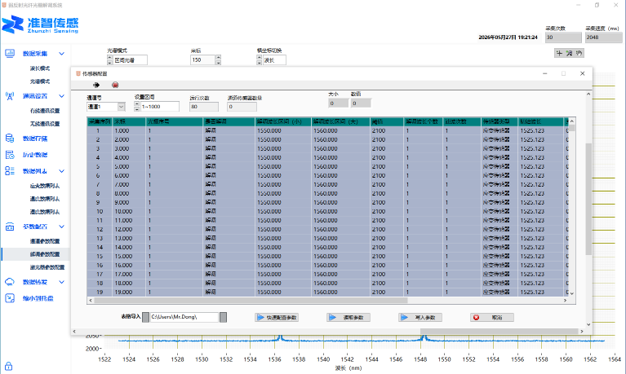

图：传感器解调参数配置（支持硬件直接解调应变、温度、湿度）

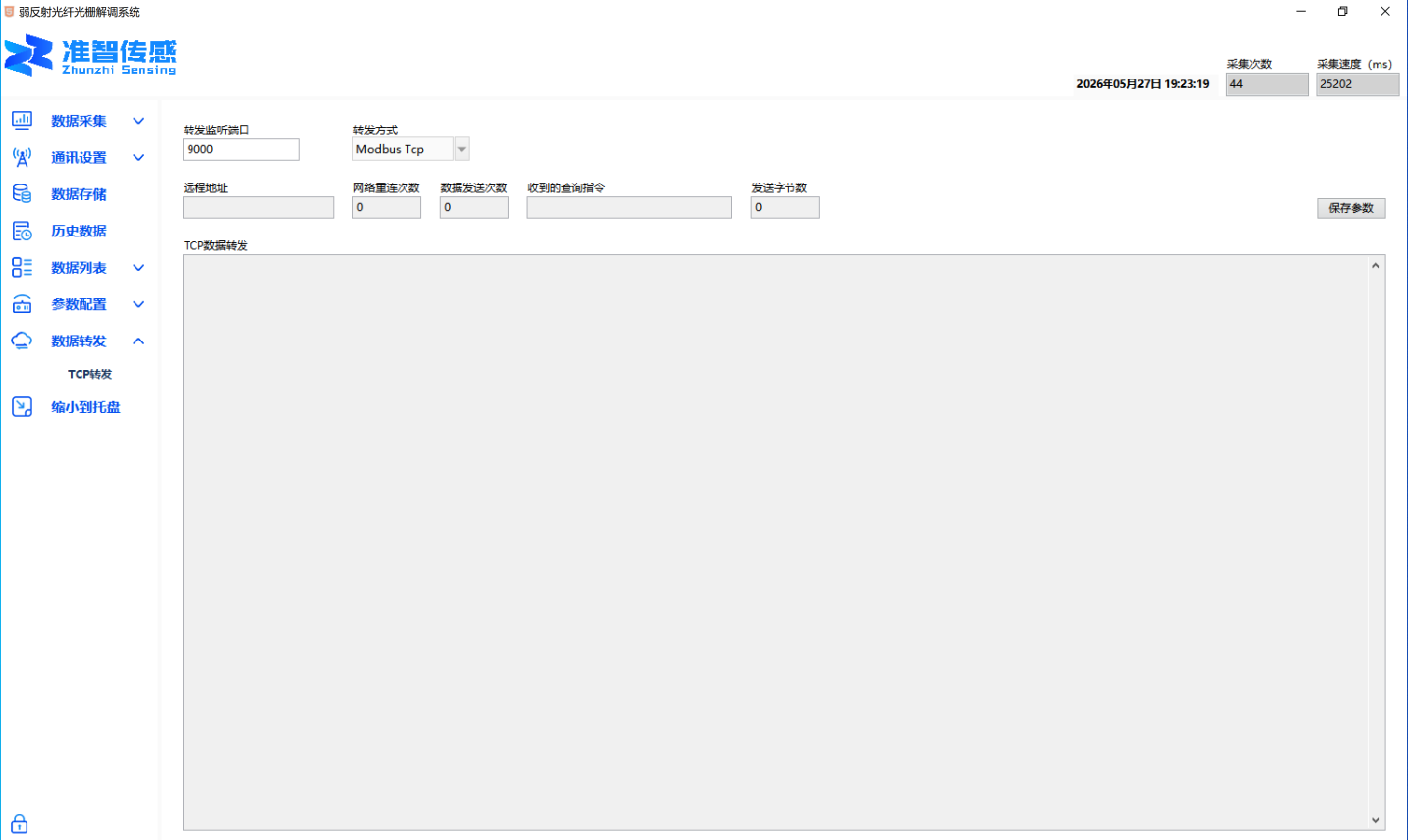

图：数据转发（Modbus TCP协议）

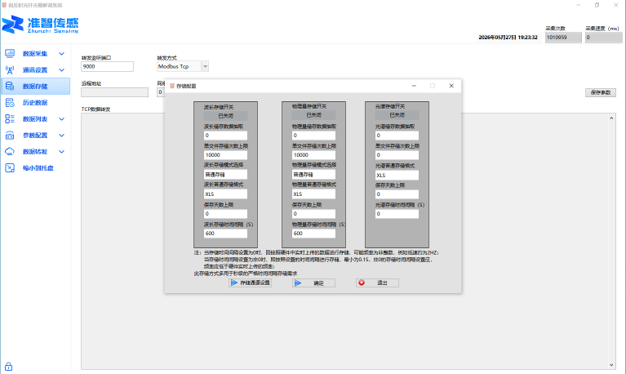

图：上位机软件多功能数据存储功能

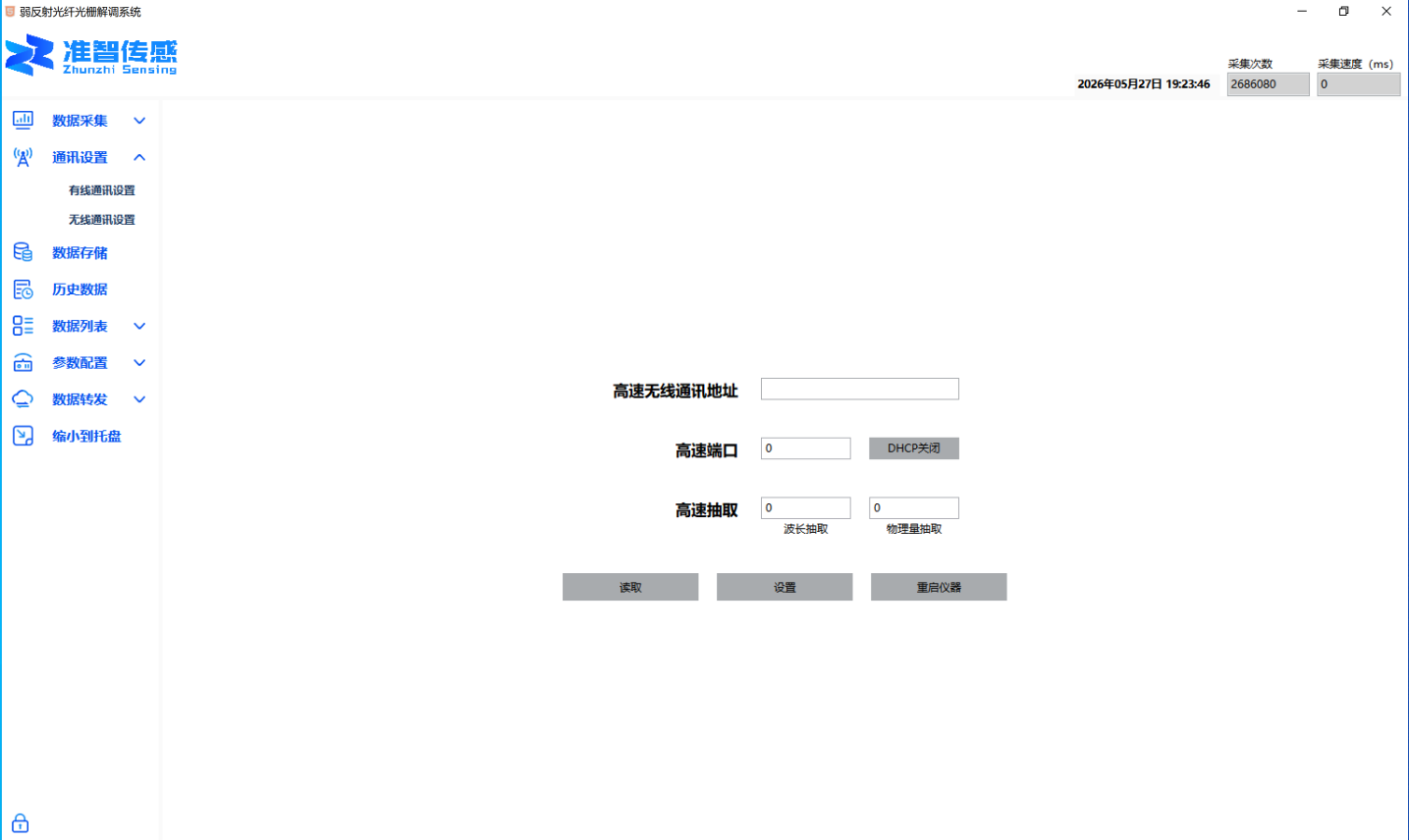

图：支持无线通讯、有线通讯
